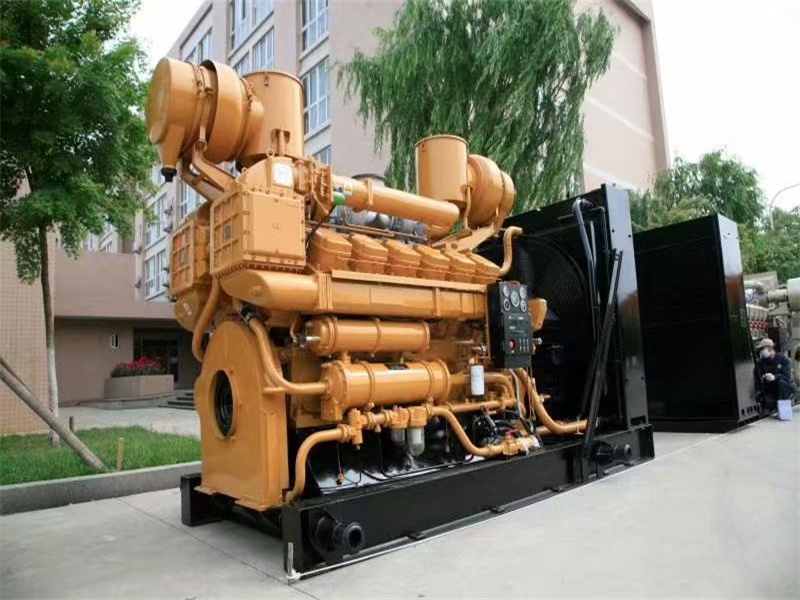

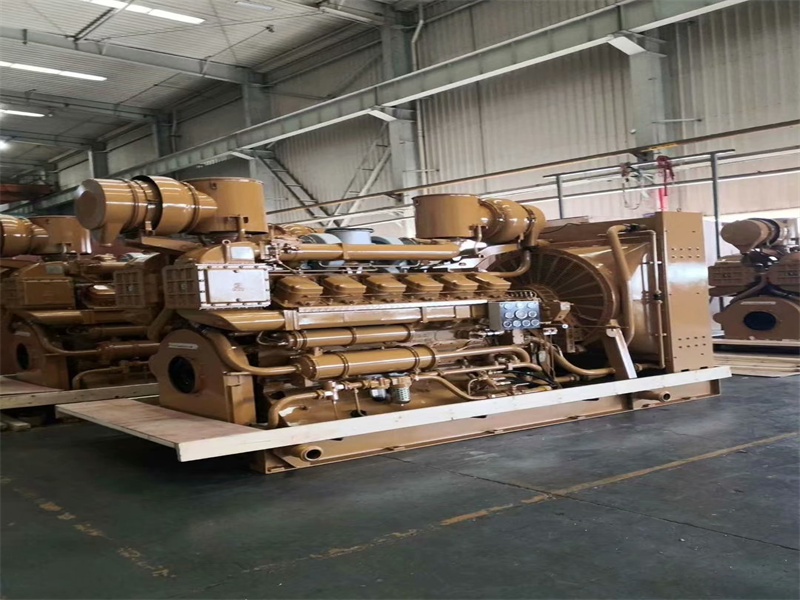

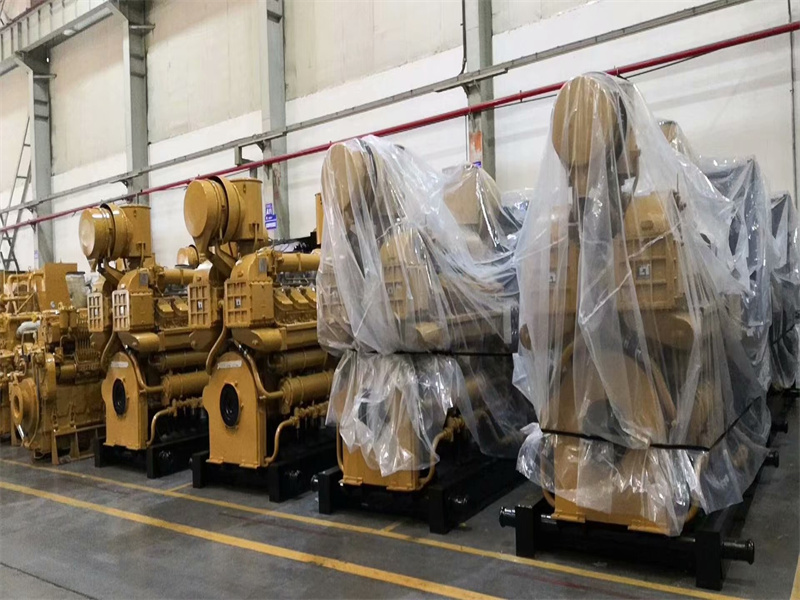

G12V190ZLC1 JDEC 190 SERIES sand pumping vessel engine
CHIDONG JINAN JICHAI JDEC G12V190ZLC engine parts
| ITEM | Name | Name | Part No. |
| 1 | Насос охлаждающей жидкости 12VB.22.00B | Water pump assembly | 12VB.22.00B |
| 2 | Шайба под топливную форсунку 12V.16.15A | Washer | 12V.16.15A |
| 3 | Кнопка запуска ДВС 12VB.46.130F | Air switch subassembly | 12VB.46.130F |
| 4 | Дроссельная заслонка 12VB.01.141 | Throttle valve | 12VB.01.141 |
| 5 | Втулка 12VB.01.05 | Sleeve | 12VB.01.05 |
| 6 | Сальниковая прокладка 12VB.01.146 | Seal gasket | 12VB.01.146 |
| 7 | Группа вкладышей коренных 12VB.01.23.А/24А | Upper/lower thrust main bearing set | 12VB.01.23.А/24А |
| 8 | Уплотнение под гильзу 12V.01.14 | Seal ring | 12V.01.14 |
| 9 | Уплотнение под гильзу 12VB.01.136 | Seal ring | 12VB.01.136 |
| 10 | Уплотнение под гильзу 12VB.01.134 | Seal ring | 12VB.01.134 |
| 11 | Гильза 12VB.01.02C | Cylinder liner | 12VB.01.02C |
| 12 | Прокладка головки блока цилиндров 12VB.01.03 | Cylinder head gasket | 12VB.01.03 |
| 13 | Полукольца 223.01.25 | Thrust plate | 223.01.25 |
| 14 | Сальник 12V.01.61B | Oil seal ring | 12V.01.61B |
| 15 | Прокладка 12V.01.62B | Seal gasket, flywheel end | 12V.01.62B |
| 16 | Уплотнение стакана форсунки 12VB.03.80.07 | Seal ring | 12VB.03.80.07 |
| 17 | Седло клапана впускное 12VB.03.80.05 | Seat, inlet valve | 12VB.03.80.05 |
| 18 | Клапан впускной 12VB.03.37A | Inlet valve | 12VB.03.37A |
| 19 | Седло клапана выпускное 12VB.03.80.04 | Seat, exhaust valve | 12VB.03.80.04 |
| 20 | Клапан выпускной 12VB.03.22 | Exhaust valve | 12VB.03.22 |
| 21 | Направляющие клапанов 12VB.03.80.02 | Valve guide | 12VB.03.80.02 |
| 22 | Регулировочный винт 12VB.03.60B | Adjusting screw subassembly | 12VB.03.60B |
| 23 | Уплотнительное кольцо 12VB.03.11 | Seal ring I | 12VB.03.11 |
| 24 | Уплотнительное кольцо 12VB.03.12A | Seal ring II | 12VB.03.12A |
| 25 | Прокладка поддона 12V.04.06 | Oil sump gasket (right) | 12V.04.06 |
| 26 | Прокладка поддона 12V.04.05 | Oil sump gasket (left) | 12V.04.05 |
| 27 | Комплект поршневых колец Z12VB.05.00 | Piston ring set (1 set consist of 12VB05.09B - 1 pcs; 12VB.05.11 - 2 pcs; 12VB.05.20 - 1 pcs) | Комлплект поршневых колец Z12VB.05.00: 00-00010860- Поршневое кольцо 12VB.05.09B - 1шт 00-00010861- Поршневое кольцо 12VB.05.11 - 2шт 00-00010862- Поршневое кольцо 12VB.05.20 - 1шт |
| 28 | Поршень Z12VB.05.01C | Piston | Z12VB.05.01C |
| 29 | Палец поршня 12V.05.08A | Piston pin | 12V.05.08A |
| 30 | Стопорное кольцо поршня 12V.05.14 | Retain, piston pin | 12V.05.14 |
| 31 | Группа вкладыша шатунного 12VB.05.10.04C/05C | Upper/lower connecting rod bearing set | Группа вкладыша шатунного 12VB.05.10.04C/05C: 00-00010866 - Вкладыш шатунный 12VB.05.10.05 - 12 шт.; 00-00010867 - Вкладыш шатунный 12VB.05.10.04 - 12 шт. |
| 32 | Прокладка 235.09.06 | Manifold gasket | 235.09.06 |
| 33 | Прокладка Z12.VB.09.06A | Gasket | Z12VB.09.06A |
| 34 | Прокладка Z12.VB.09.04A | Gasket | Z12VB.09.04A |
| 35 | Прокладка 235.09.09 | Gasket | 235.09.09 |
| 36 | Волнистая труба 235.09.30 | Corrugated pipe | 235.09.30 |
| 37 | Прокладка Z12.VB.09.05A | Gasket | Z12VB.09.05A |
| 38 | Сальник Z12V.12.04 | Oil seal | Z12V.12.04 |
| 39 | Шариковый подшипник 8202GB301-83 | Bearing | 8202GB301-83 |
| 40 | Прокладка Z12V.13.21A | Gasket | Z12V.13.21A |
| 41 | Центробежный регулятор 12V.13.30.20 | Flyweight carrier subassembly | 12V.13.30.20 |
| 42 | Прокладка Z12V.13.90.06 | Spring | Z12V.13.90.06 |
| 43 | Сальник PG30x55x10HG4-692-67 | Seal ring | PG30x55x10 |
| 44 | Топливная труба высокого давления 12VB.14.30.10B | Leak fuel collecting pipe | 12VB.14.30.10B |
| 45 | Сальник PG60x80x12HG4-692 | Seal ring | PG60x80x12 |
| 46 | Сальник PG35x62x12HG4-692 | Seal ring | PG35x62x12 |
| 47 | Фибра S13-28 | Fiber | S13-28 |
| 48 | Предпусковой нагнетатель давления масла 2012.54.00 | Pre-supplying oil pump assembly | 2012.54.00 |
| 49 | Пневмостартер для ДВС G12V190 TMY11QDG | Pneumatic starter | TMY11QDG |
| 50 | Индикатор и датчик температуры 125⁰С для ДВС G12V190 | Temperature gauge 125⁰С with sensor | |
| 51 | Сальник для ДВС G12V190 22х38х10 | Seal ring | 22х38х10 |
| 52 | Сальник для ДВС G12V190 16х30х7 | Seal ring | 16х30х7 |
| 53 | Уплотнение 12VB.03.51 | Gasket | 12VB.03.51 |
| 54 | Подшипник 36207GB292-83 | Bearing | 36207GB292-83 |
| 55 | Шатун 12VB.05.10.01 | Connecting rod | (12VB.05.10.01) |
| 56 | Группа вкладыша опорного 12VB.01.21A/22A | Upper/lower thrust main bearing set | Группа вкладыша опорного 12VB.01.21A/22A: 00-00014596 - Вкладыш коренной опорный верхний 12VB.01.21А - 1 шт.; 00-00014597 - Вкладыш коренной опорный нижний 12VB.01.22А - 1 шт. |
| 57 | Втулка распредвала 12VB.01.34 | Camshaft bearing | 12VB.01.34 |
| 58 | Уплотнение редукционного клапана 12VB.01.79А | Gasket | 12VB.01.79A |
| 59 | Масленный насос (в сборе) 223.17.00 | Oil pump assembly | 223.17.00 |
| 60 | Уплотнение впускного коллектора 12VB.08.10.14 | Gasket | 12VB.08.10.14 |
| 61 | Уплотнение топливной рампы Z12VB.12.55 | Name plate, injection pump | Z12V.12.55 |
| 62 | Распылитель форсунки 12V.16.20E | Nozzle couple subassembly | 12V.16.20E |
| 63 | Уплотнение канала ГБЦ 12V.01.12 | Seal ring | 12V.01.12 |
| 64 | Втулка латунная канала ГБЦ 12V.01.09 | Connecting water pipe | 12V.01.09 |
| 65 | Уплотнение задней крышки ДВС 12V.01.59В | Seal gasket | 12V.01.59B |
| 66 | Уплотнение задней крышки распредвала 12V.01.93 | Paper washer | 12V.01.93 |
| 67 | Уплотнение передней крышки ДВС 12VB.01.47 | Gasket | 12VB.01.47 |
| 68 | Уплотнение 12VB.01.20.01 | Seal gasket | 12VB.01.20.01 |
| 69 | Сальник PG130x160x15HG4-692 | Seal ring | PG130*160*15 |
| 70 | Регулировочное уплотнение 12VB.01.19В | Adjusting washer, oil pump | 12VB.01.112 |
| 71 | Уплотнение фланца маслонасоса 223.04.08 | End plate seat gasket | 223.04.08 |
| 72 | Кольцо резиновое 205*5.7GB1235-76 | O-ring | 205*5.7 |
| 73 | Уплотнение обратного клапана 223.04.05 | Limit pressure valve washer | 223.04.05 |
| 74 | Фиксатор болтов крепления маховика 12VB.44.07 | Lock washer | 12VB.44.07 |
| 75 | Уплотнение 12V.15.24 | Front cover gasket | 12V.15.24 |
| 76 | Уплотнение 12V.15.23 | Top cover gasket | 12V.15.23 |
| 77 | Уплотнение 223.17.04 | Gasket | 223.17.04 |
| 78 | Кольцо резиновое Z12VB.08.10.05 | Seal ring | Z12VB.08.10.05 |
| 79 | Кольцо резиновое 12VB.20.02 | Seal ring | 12VB.20.02 |
| 80 | Уплотнение 223.17.05 | Gasket | 223.17.05 |
| 81 | Уплотнение Q/JC14006-81 | Flange gasket | Q/JC14006-81 |
| 82 | Уплотнение 12VB.21.08 | Gasket | 12VB.21.08 |
| 83 | Уплотнение 12V.27.02 | Gasket | 12V.27.02 |
| 84 | Уплотнение PZ12V.24.17 | Flange gasket | PZ12VB.24.17 |
| 85 | Уплотнение 12VB.24.07 | Gasket | 12VB.24.07 |
| 86 | Уплотнение 12VB.24.05А | Gasket | 12VB.24.05A |
| 87 | Редукционный клапан 12VB.20.30.01 | Pressure adjusting valve assembly | 12VB.20.30.01 |
| 88 | Обратный клапан маслосистемы | Check valve | |
| 89 | Уплотнение выхлопного коллектора Z12VB.09.07А | Gasket | Z12VB.09.07A |
| 90 | Гофра на выхлопную систему для ДВС G12V190 Z12VB.09.20A | Corrugated pipe | Z12VB.09.20A |
| 91 | Гофра на выхлопную систему для ДВС G12V190 Z12VB.09.10A (12vb.09.10x) | Corrugated pipe | Z12VB.09.10A |
| 92 | Ремень привода вентилятора ДВС G12V190 HG.T2819 | V-belt | HG.T2819 |
| 93 | Датчик давления моторного масла на входе G12V190 8V.32.18 | Oil pressure gauge, turbocharger | 8V.32.18 |
| 94 | Датчик давления моторного масла на выходе G12V190 Z12VB.32.19 | Oil inlet pressure gauge | Z12VB.32.19 |
| 95 | Датчик давления смазки турбокомпрессора G12V190 8V.32.19 | Oil inlet pressure gauge | 8V.32.19 |
| 96 | Датчик температуры охлаждающей жидкости на входе G12V190 12VB.32.05 | Water inlet temperature gauge | 12VB.32.05 |
| 97 | Датчик температуры охлаждающей жидкости на выходе G12V190 12VB.32.06 | Water inlet temperature gauge | 12VB.32.06 |
| 98 | Индикатор оборотов ДВС G12V190 Z12VB.32.21 (тахометр и тахомашина) | Tachometer and transducer | Z12VB.32.21 |
| 99 | Уплотнение G12V190 12VB.08.10.08 | Gasket | 12VB.08.10.08 |
| 100 | Уплотнение G12V190 Z12VB.08.10.03A | Gasket | Z12VB.08.10.03A |
| 101 | Втулка медная G12V190 12V.06.15B | Bushing | 12V.06.15B |
| 102 | Шайба медная G12V190 12VB.06.47 | Bushing | 12VB.06.47 |
| 103 | Ось кулачка 12VB.06.30 | Camshaft assembly (consist of Z12VB.06.30.02 - 1 pcs; Z12VB.06.30.01 - 1 pcs) | Ось кулачка 12VB.06.30: 00-00015112- Распределительный вал механизма ГРМ (передний) G12V190 Z12VB.06.30.02 00-00015113- Распределительный вал механизма ГРМ (задний) G12V190 Z12VB.06.30.01 |
| 104 | О-кольцо 14х2.4х5 G12V190 | O-ring | 14х2.4х5 |
| 105 | Кольцо медное 14-20-1 G12V190 | Copper ring | 14-20-1 |
| 106 | ГБЦ в сборе 12VB.03.00B | Cylinder head assembly | 12VB.03.00B |
| 107 | Шайба под топливную форсунку 12V.16.15А | Washer | 12V.16.15A |
| 108 | Коленчатый вал 12VB.02.00 в сборе для ДВС CHI DONG G12V190PZL | Crankshaft assembly G12V190PZL | 12VB.02.00 |
| 109 | Трубы правого ряда форсунок 12VB.14.20 | Fuel injection pipe, right | 12VB.14.20 |
| 110 | Трубы левого ряда форсунок 12VB.14.10 | Fuel injection pipe, left | 12VB.14.10 |
